可燃气体探测器接线图

  1. 线缆要求：采用RVVP3*1.5屏蔽线缆，线径在1.5mm2，接线处铜丝必须拧紧，无毛刺

  2. 距离要求：不超过2KM 。跟用户使用电缆的阻抗有关系

  3. 线序要求：

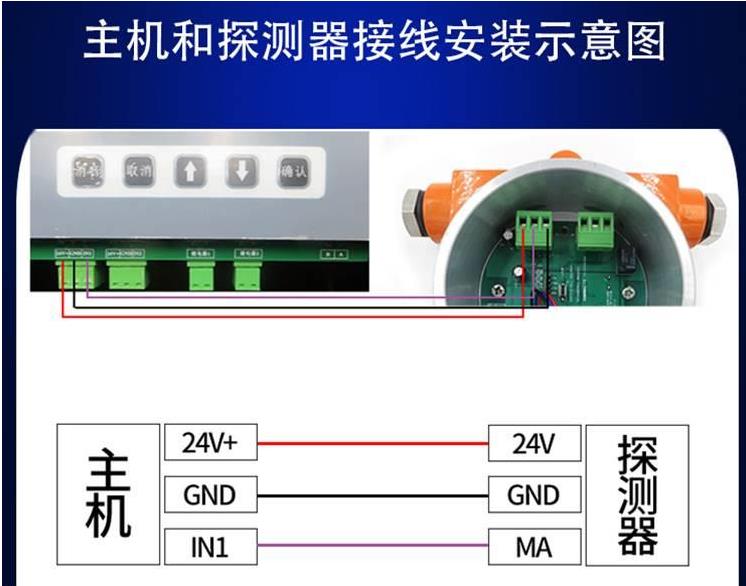

  变送器的，“24V+”与控制柜上的“24V+”连接，“GND”与控制柜上的“GND”连接，“mA”与控制柜上的“IN1”连接。

  三线制变送器带有一个继电器接口，常开。当检测气体浓度高于设置值时继电器吸合，浓度低于设置值时继电器断开。

  可燃气体探测器安装规范

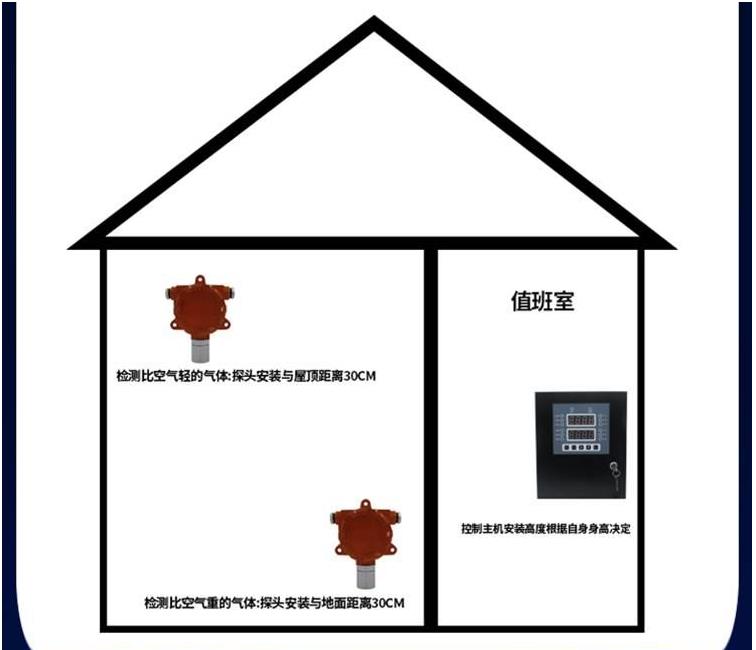

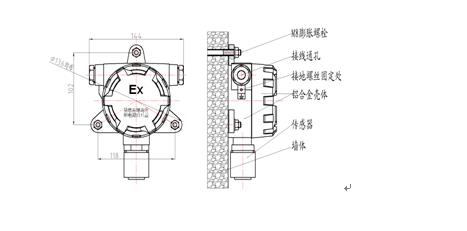

  安装方法:在墙上画好安装孔，使用8mm×100mm膨胀螺栓，在墙面固定好的膨胀螺栓，将变送器安上，再用螺母加弹垫和平垫固定好，见图5。安装高度根据测试的气体不同而不同，原则上比空气轻的气体安装在泄露源上方，反之 安装在泄露源下方，具体判断方法，查看气体分子量，如果比28小，则比空气轻，如果比28大，则比空气重，变送器固定好后将上盖卸下，从进线口引入两芯电缆(Ex型为三线制)。按正负极性接入接线端子(Ex型图示连接)见结构图，然后锁紧防水接头，各环节检查无误后，将上盖拧紧。
