CEMS烟气在线监测的安装位置该如何选择
发布时间：2020/11/17 9:57:00 发布人：北京中恒安 浏览量：1305
为配合国家固定污染物综合排放标准的实施，对总量控制项目颗粒物粉尘、二氧化硫SO2实施排放总量监测，监控排污企业达标排放，国家环保总局要求各燃煤排污企业必须安装CEMS烟气在线连续监测系统。个别需要安装烟气在线监测的企业在当初建设时并没有考虑到或预留安装CEMS在线监测的位置，势必给现在的安装在线监测设备造成困难，目前较突出的困难是CEMS的测点位置的选择，以下就针对目前这个比较突出的问题做简要的介绍。

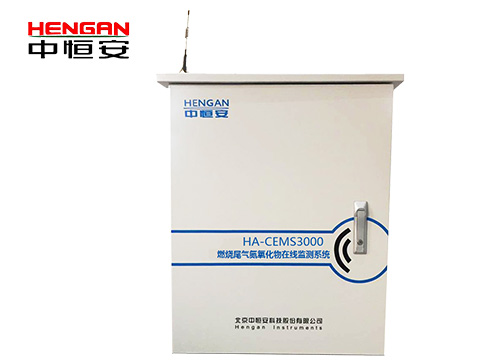

HA-CEMS3000燃烧尾气NOx分析仪
为何要对CEMS监测位置进行选择主要原因是烟尘和流速的测量需要一个稳定的流场，不稳定的流场中的旋流和涡流会使烟尘的分布不均匀，会使流速剧烈的变化。因为常用测烟尘的方法是一个线测量或一段线测量，即用测量一条线或一段线的数据来反映整个测量断面的数值；常用测流速的方法是一个点的测量，即用测量一个点的数据来反映整个测量断面的数值。所以要是CEMS所测量的数据要有代表性，反映或接近于真实值，就必须选择一个烟气流场比较稳定的断面。
国家标准规范对CEMS在线监测位置的规定
颗粒物粉尘仪CEMS的安装位置
1、颗粒物粉尘仪CEMS应安装在能反映颗粒物状况的有代表性的位置上，优先安装在垂直管段
2、位于所有颗粒物控制设备的下游，且监测位置处不漏风
3、光学原理的颗粒物CEMS所在测定位置没有水滴和水雾，且不受光线的影响
4、便于日常维护，安装位置易于接近，有足够的空间，便于清洁光学镜头、检查和调整光路准值、检测仪器性能和更换部件等。
5、测定位置应避开烟道弯头和断面急剧变化的部位，设置在距弯头、阀门、变径管下游方向不小于4倍直径，和局上述部件上游方向不小于2倍直径处，当安装位置不能满足要求时，应尽可能选择气流稳定的断面，但安装位置前直管段的长度必须大于安装位置后管段的长度。
气态污染物CEMS的安装位置
1、位于气态污染物混合均匀的位置，该处测得的气态污染物的浓度和排放率能代表固定污染源的排放。
2、便于日常维护，安装位置易于接近，有足够的空间，便于清洁光学镜头、检查和调整光路准值、检测仪器性能和更换部件等。
3、安装位置应设置在距较近的控制装置，产生污染物和污染物的浓度或排放率可能发生变化部位下游不小于2倍烟道或管道直径。
4、离烟气排口或控制装置上游不小于半倍烟道或管道直径。
流速连续测量系统的安装位置
1、安装位置不得影响颗粒物和气态污染物CEMS的测定+
2、便于日常维护，安装位置易于接近，有足够的空间，便于检测仪器性能和更换部件等。
3、测定位置应避开烟道弯头和断面急剧变化的部位，设置在距弯头、阀门、变径管下游方向不小于4倍直径，和局上述部件上游方向不小于2倍直径处，当安装位置不能满足要求时，应尽可能选择气流稳定的断面，但安装位置前直管段的长度必须大于安装位置后管段的长度。
几种不同现场情况监测点选择说明
按照CEMS国家规范的说明，安装CEMS尽可能是安装在垂直管段上即安装在烟囱上，必须满足现场有6倍烟囱或烟道当量直径的直管段，根据已经安装过在线监测 设备的经验，我们在考虑安装位置的时候不只是考虑烟气流畅稳定的因素，还必须要考虑安装和日常维护的方便性。另外考虑的一个因素是尽量减少投资。
现场情况一：监测点选择安装在烟囱上的现场
1、有电梯或旋转梯可上到平台处。
2、较低处的平台或将要搭建的平台能容易上去（绝对不能是靠烟囱本身的直爬梯上去的）。
3、较低处的平台离烟道入口的距离要满足一定的距离--4倍烟囱的直径。
满足以上条件CEMS监测点位置可安装在烟囱上，即烟气取样探头、烟尘测试仪和烟气参数测试仪选择安装在图中圆点位置处。
现场情况二：监测点选择安装在烟道上的现场
1、选择安装在引风机之后的主烟道
1）不能满足安装在烟囱上的条件。
2）烟道直管段的长度要满足有6倍以上烟道当量直径，并且不能变径。
3）有扶梯等能直接到达烟道测点处。
满足以上条件CEMS监测点位置可安装在引风机之后的主烟道上，即烟气取样探头、烟尘测试仪和烟气参数测试仪选择安装在图中圆点位置处。
2、选择安装在引风机之前的主烟道
1）不能满足安装在烟囱上的条件。
2）引风机之后主烟道的直管段的长度不满足有6倍以上烟道的当量直径。
3）引风机之前烟道的直管段长度满足6倍以上烟道的当量直径，并且不变径。
4）有扶梯等能直接到达烟道测点处。
满足以上条件CEMS监测点位置可安装在引风机之前的烟道上，即烟气取样探头、烟尘测试仪和烟气参数测试仪选择安装在图中圆点位置处。
3、选择安装在引风机前后的主烟道
1）不能满足安装在烟囱上的条件。
2）引风机之后主烟道的直管段的长度不满足有6倍以上烟道的当量直径。
3）引风机之前2条支烟道的直管段长度均满足6倍以上烟道的当量直径，并且不变径。
4）有扶梯等能直接到达烟道测点处。
满足以上条件CEMS监测点位置可安装在引风机之前和之后的烟道上，即烟气取样探头安装在引风机之后的主烟道上，烟尘测试仪和烟气参数测试仪选择安装引风机之前2条支烟道上。
综上所述，选择CEMS的监测点的原则可遵从如下原则：
★要尽量选择满足国家标准规定的点位
★尽量用少的仪器达到测量要求
★要尽量选择能反映真实值的点位
★尽量选择适合于安装和运行维护方便的点位
★要尽量选择满足设备本身要求的点位
